门面模式，是指提供一个统一的接口去访问多个子系统的多个不同的接口，它为子系统中的一组接口提供一个统一的高层接口，使得子系统更容易使用

适用场景​

◇ 客户端只需要使用某个复杂系统的子集，或者需要以一种特殊的方式与系统交互时，使用门面模式

◇ 当需要跟踪原系统的使用情况时 ，使用门面模面模式。因为所有对系统的访问都经过门面类，所以可以很容易地监视系统的使用

◇ 希望封装和隐藏原系统时

◇ 接入新系统的成本小于所有人使用和维护原系统使用所需的成本时

实现方式​

◇ 定义一个 HandleHttpRequest入口（门面类）

◇ 通过RouteOnAttribute判断调用方访问的是哪个子系统

◇ 客户端使用门面类对象与多个子系统打交道（管理平台）

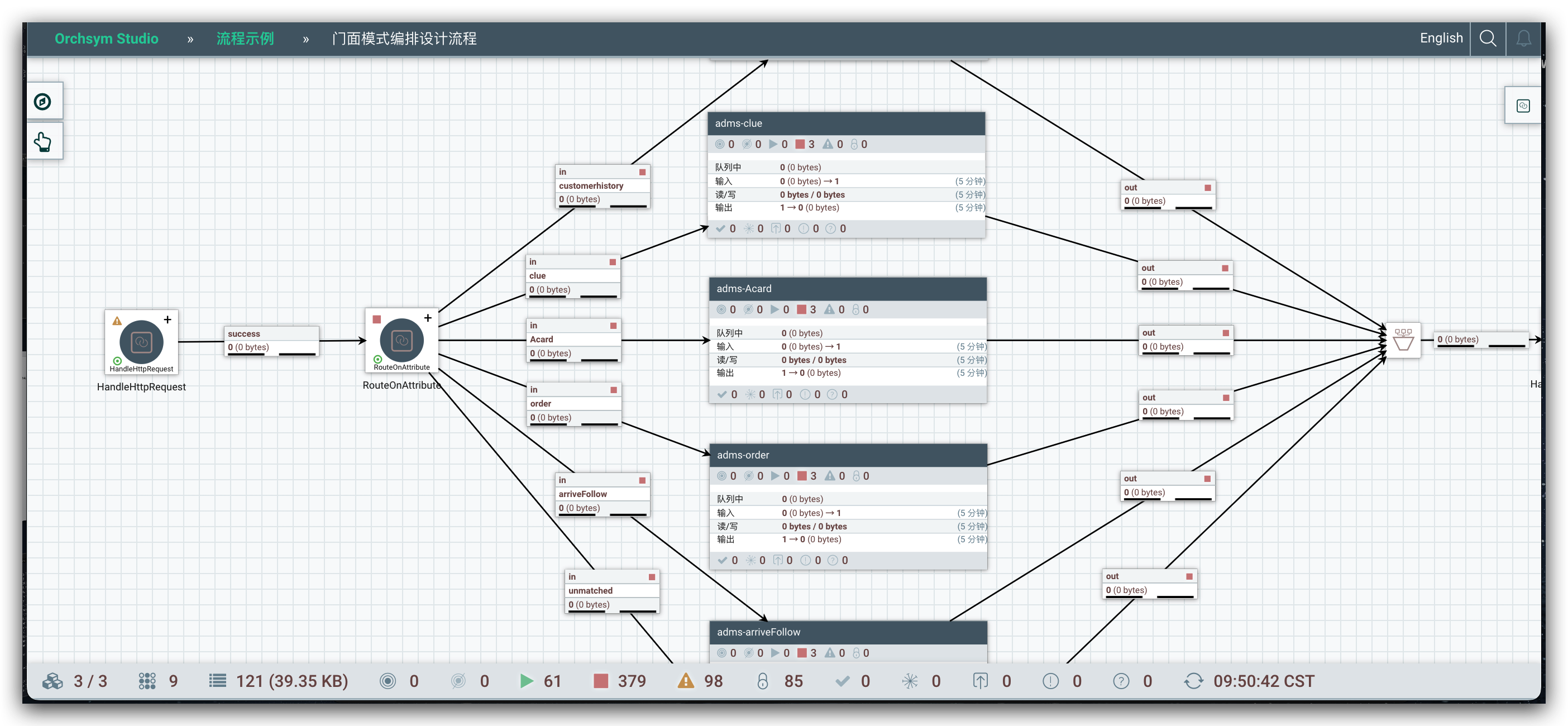

编排流程

优缺点​

优点​

  • 减少系统的相互依赖。使用门面模式，所有的依赖都是对门面对象的依赖，与子系统无关
  • 提高了灵活性。不管子系统内部如何变化，只要不影响门面对象，任你自由活动

缺点​

  • 不符合开闭原则，对修改关闭，对扩展开放

实现步骤​

  1. HandleHttpRequest配置动态path

    image-20211109171348311

  2. RouteOnAttribute判断请求对应的子系统

    image-20211109171506070

    注意：这里获取取变量${http.path.param.xxx}的方法中，前面3个部分是固定的，最后一部分必须与第1步中HandleHttpRequest的 path 部分大括号里面设置的变量相同，否则取不到值

  3. 根据RouteOnAttribute判断的结果，将请求路由到对应子系统模块进行进一步处理，处理完成之后统一响应给调用方

  4. 在管理平台上注册，进行统一管控

image-20211109172759095

对应到编排平台RouteOnAttribute配置(值需要设置一致)：

image-20211109173145625

  1. 后续再需要新增子系统到这个模块中时，首先在RouteOnAttribute中新增一条属性，对应新增的子系统；然后在RouteOnAttribute后面新增一个模块，来进行进一步的处理。

image-20211109173741534

流程模板​

下载模板

视频地址​

https://ss.bscstorage.com/bizd/le.zw/runtime_video/Facade%20design%20pattern.mp4
