Runtime流程设计-13种设计模式

一、请求响应模式​

  • 说明：
    • 需要起始使用HandleHTTPRequest，结尾使用HandleHTTPResponse组件，中间是获取数据以及组装数据的组件，来组成一个完整的会话。

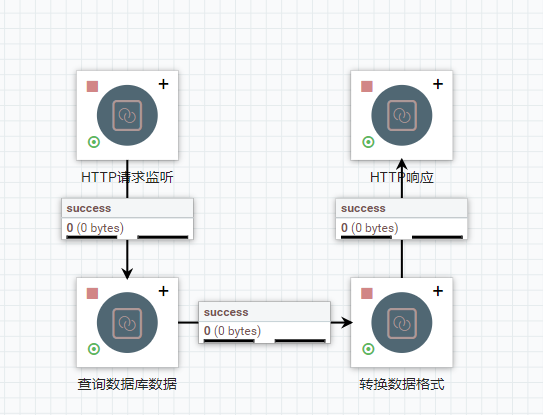

  • 流程图

  • 配置 HandleHTTPRequest
    • 监听端口
    • HTTP会话服务
    • 请求路径
  • 配置 HandleHttpResponse
    • HTTP状态码，正常 200
    • HTTP会话服务 必须和配置HandleHTTPRequest 中的HTTP会话服务 一致
    • 可以增加配置 Content-type，例如：Content-type：application/json;charset=UTF-8(避免中文乱码)

二、抓取和推送模式​

  • 说明：
    • 抓取模式需要使用可以抓取数据的组件，如Get,Fetch,List*以及其他命名的组件
    • 推送模式需要使用可以推送数据的组件，如Put* 或其他命名的组件

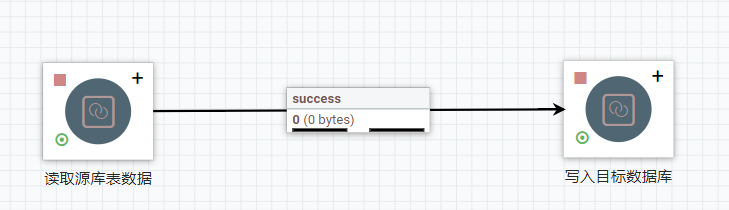

1. 数据同步流程图​

  • 配置 QueryDatabaseTable
    • 数据库连接池
    • 数据库类型
    • 表名
    • 选择性配置 自定义查询 或 返回字段 或 额外的WHERE子句等等
  • 配置 PutDatabaseRecord
    • 记录读取器，AvroReader
    • 语句类型 INSERT/UPDATE/DELETE
    • 数据库连接池
    • 表名

三、异步请求模式​

  • 说明： 需要起始使用Wait和Notiry组件配合使用，完成异步转同步的功能，为提高效率，同时并行请求多个服务，最后等待全部服务都请求完成后再处理后继步骤。

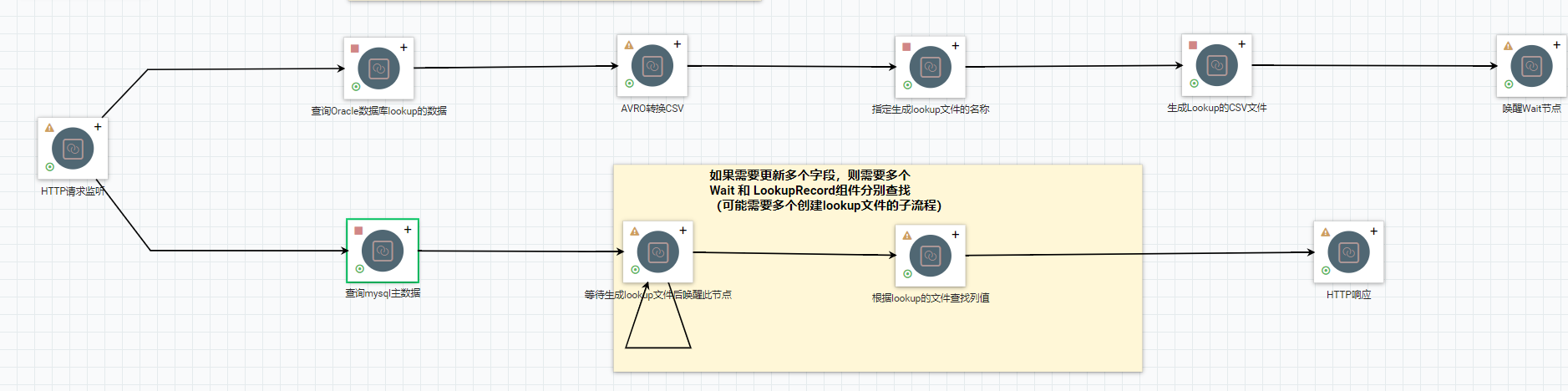

  • 流程图-等待唤醒模式

  • 配置 Wait
    • 信号释放标识符
    • 缓存服务
  • 配置 Notify
    • 信号释放标识符
    • 缓存服务

四、拆分和合并模式​

  • 说明：
    • 拆分模式组件有split*组件以及其他组件
    • 合并模式组件有merge*组件以及其他组件

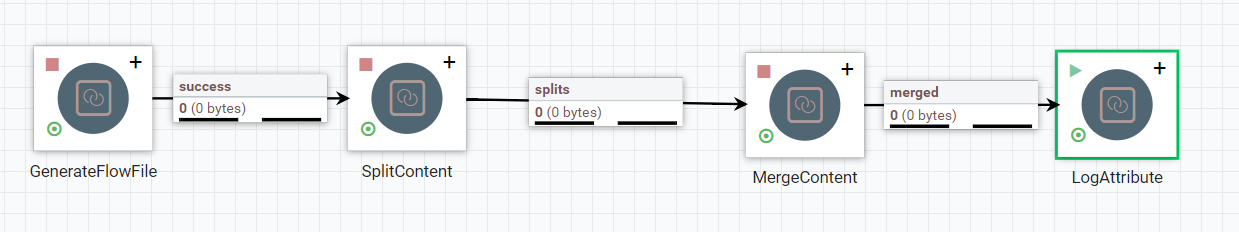

1. 流程图-Split-Defragment​

  • 配置 SplitContent
    • 字节序列(分隔符)
  • 配置 MergeContent
    • 合并策略 Defragment
    • 其他无需配置

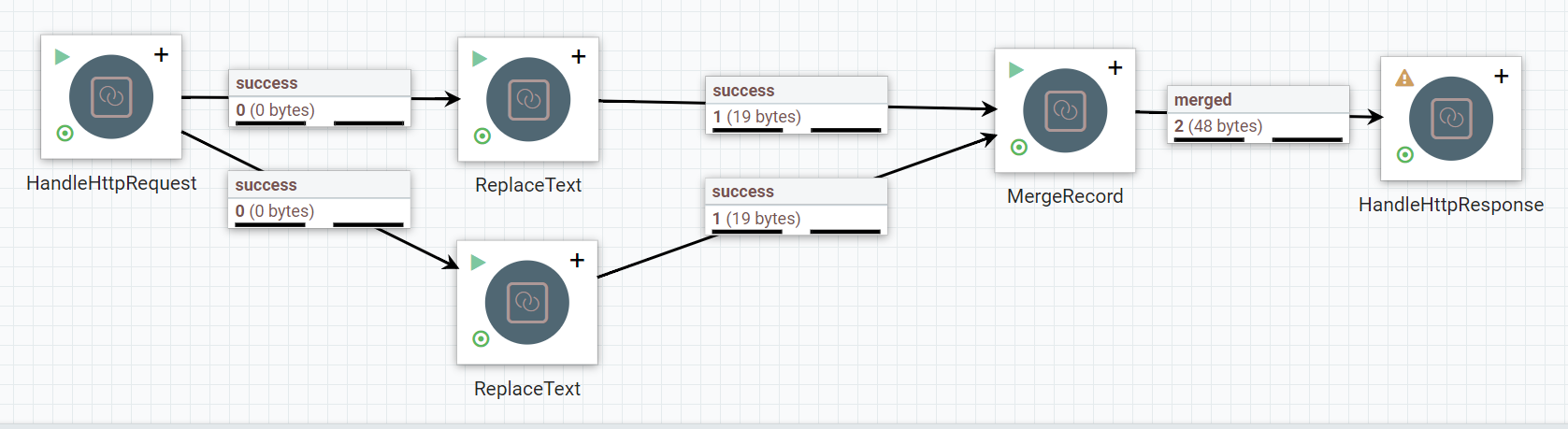

2. 流程图-Bin-Packing​

  • 配置 MergeRecord
    • 记录读取器
    • 记录写入器
    • 合并策略
    • 关联属性名（合并规则使用） http.context.identifier
    • 最小记录数
    • 最大记录数
    • 记录最大生命周期（超时则会强制按当前条件合并当前flow）

五、提取模式​

  • 说明：
    • 数据提取的组件多以Extract、Evaluate命名，例如ExtractText,EvaluateJsonPath,EvaludateXPath, EvaludateXQuery

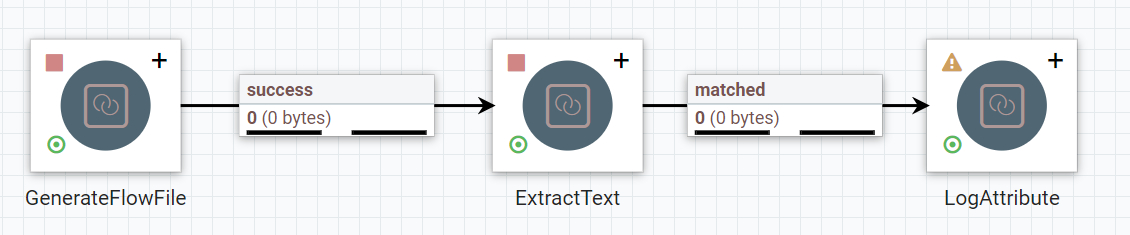

1. 流程图-ExtractText​

  • 配置 Extract
    • Enable DOTALL Mode 处理全部
    • Maximum Capture Group Length 抽取到属性的值的截取长度设置，默认1024
    • 动态增加提取到属性，例如 all = .* 代表把全部都放到all.0属性中

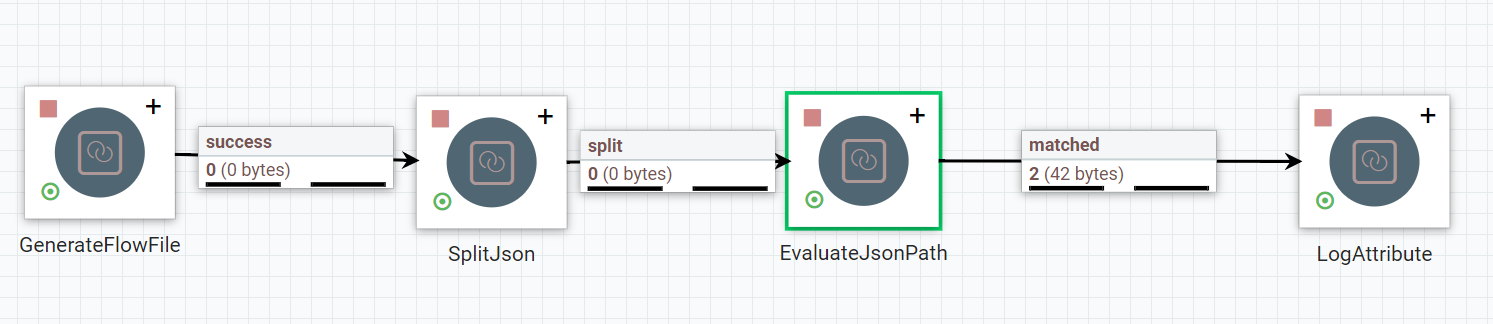

2. 流程图-EvaluateJsonPath​

  • 配置 EvaluateJsonPath
    • 目标 放到属性中还是放到flow中，本流程设置为属性
    • 返回类型 json
    • 动态增加提取到属性的JSONPath表达式，例如 newID=$.id 意思是提取FLow中第一级json中属性为id的值，放到属性为newID中
    • 动态属性提取表达式可以通过$.users.user.id 来获取json多层级下属性值。

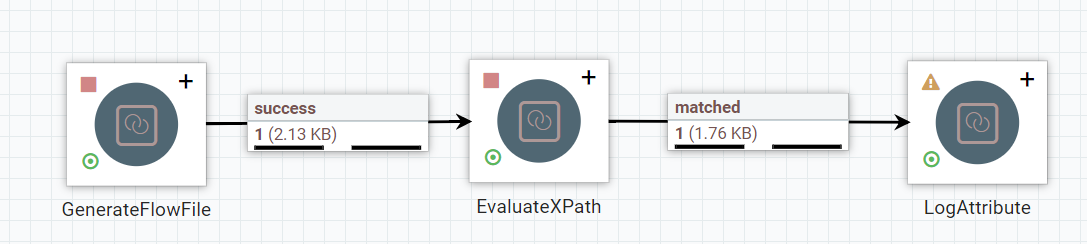

3. 流程图-EvaluateXPath​

  • 配置 EvaluateXPath
    • 目标 放到属性中还是放到flow中，本流程设置为放到flow中
    • 返回类型 json
    • 动态增加提取到属性，表达式为XPath，例如 data=/RBSPMessage/Method/Items/Item/Value 意思是提取FLow中这个路径/RBSPMessage/Method/Items/Item/Value 对应的值设置到data中。

六、路由模式​

  • 说明：
    • 路由属性RoutOnAttribute
    • 路由内容RountOnContent

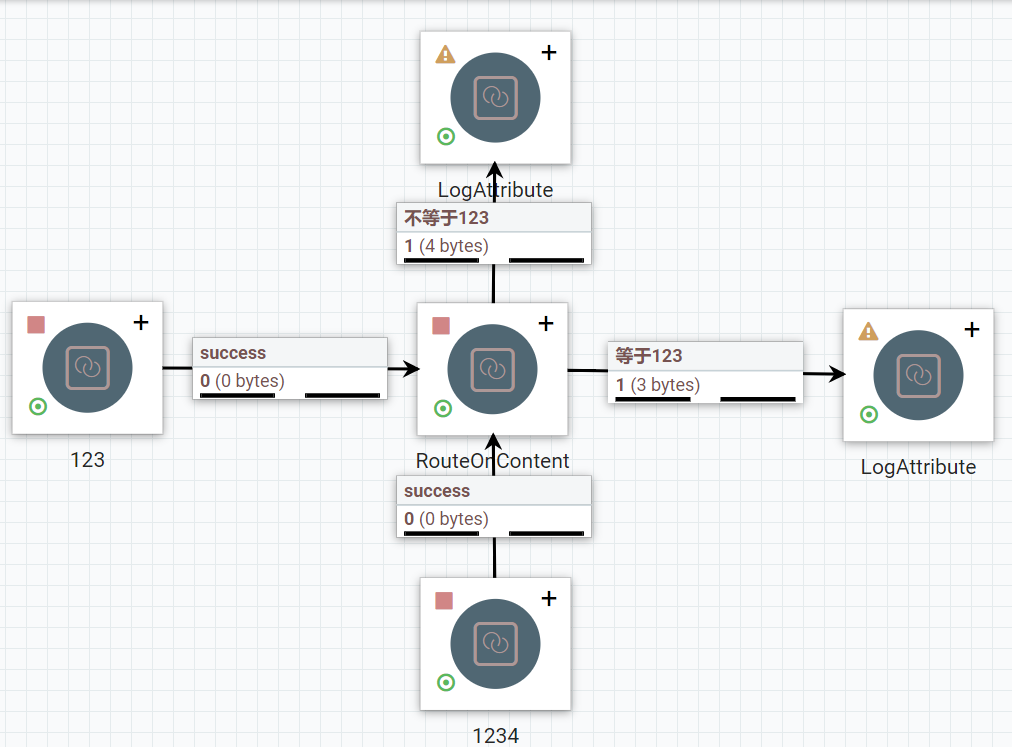

1. 流程图-RountOnContent​

  • 配置 RountOnContent
    • 匹配要求(完全匹配/包含匹配)，本次设置为完全匹配
    • 动态增加带路由条件的输出流 allMatch =123，表示如果内容完全等于123，则flow会流向allMatch 的flow；不能完全等于123的，则会流向unmatched的flow

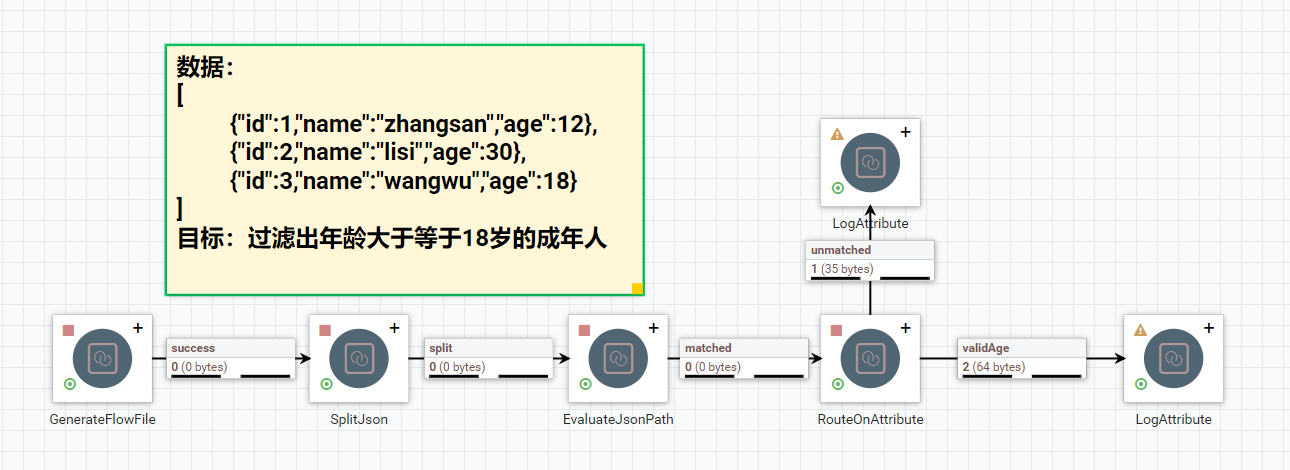

2. 流程图-RountOnAttribute​

  • 配置 RountOnAttribute
    • 路由策略(路由到属性名/全匹配路由到match/任意匹配路由到match），本次设置为完全匹配
    • 动态增加带路由条件的输出流 validAge = ${age:ge(18)}，表示如果age大于等于18，则会流向validAge的flow，否则会流向unmatched的flow。

七、重试模式​

  • 说明：
    • 有的组件自带retry的flow，但是如何保证重试的频次，才能保证重试的效率，仍需设计重试机制。

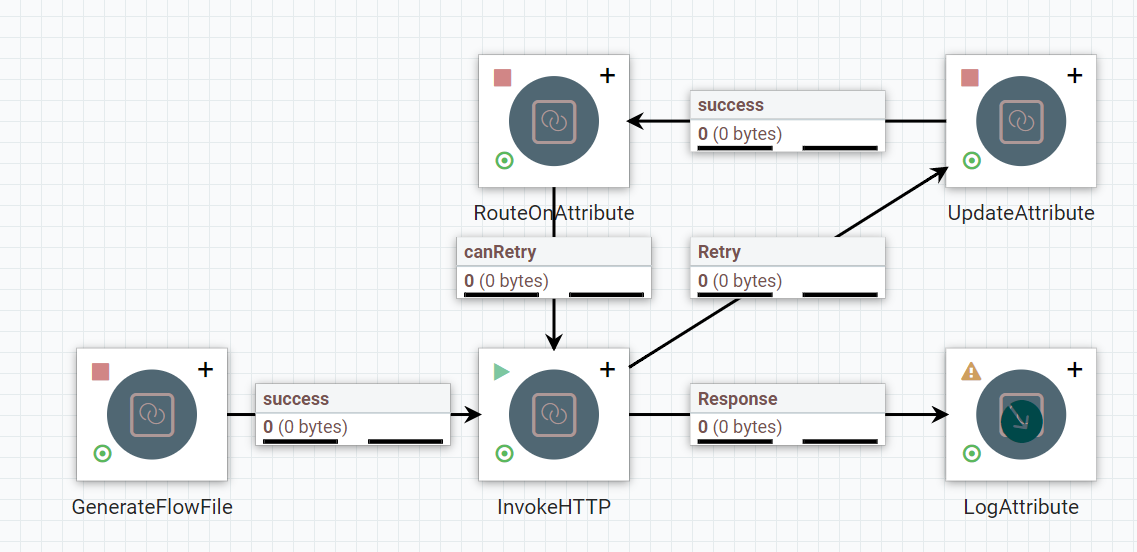

  • 流程图

  • 配置 重试组件的上一个组件
    • 配置一个变量 retryTimes变量，初始化为 0 。如果不具备动态增加属性的情况，可以在重试组件的前面增加updateAttribute组件，在它上面增加属性。
  • 配置 重试组件的retry连线到 UpdateAttribute组件
  • 配置 UpdateAttribute
    • retryTimes = ${retryTimes:plus(1)}
  • 配置 RouteOnAttribute
    • 路由策略=路由到属性名
    • canRetry=${retryTimes:le(${maxRetryTimes})} 其中 ${maxRetryTimes} 是允许最大重试次数,也可以写成常量数字。
    • 调度里的运行安排 设置重试的时间间隔，比如5秒，设置为 5 sec
    • 输出canRetry的 flow返回到重试的组件,形成回流。

八、文件传输模式​

  • 说明： 上传组件使用 InvokeHTTP，下载组件也使用 InvokeHTTP。

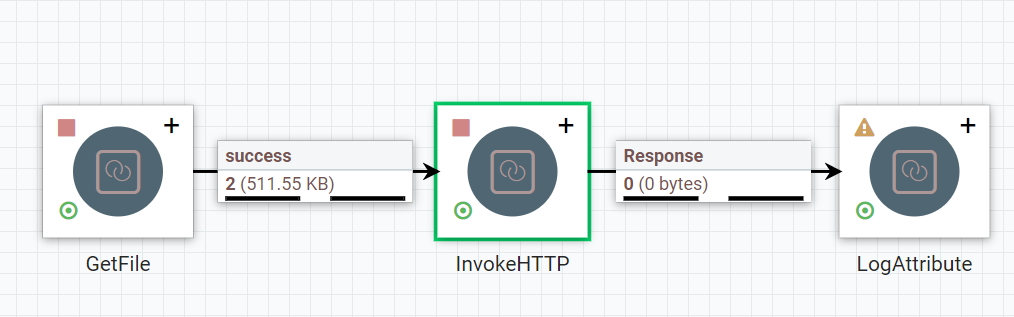

1. 流程图-上传​

  • 配置 GetFile
    • 读取目录
    • 文件过滤器
  • 配置 InvokeHTTP
    • HTTP方法: POST
    • 远程URL
    • Content-Type: Multipart/form-data;charset=UTF-8
    • 动态增加fileName : ${filename}

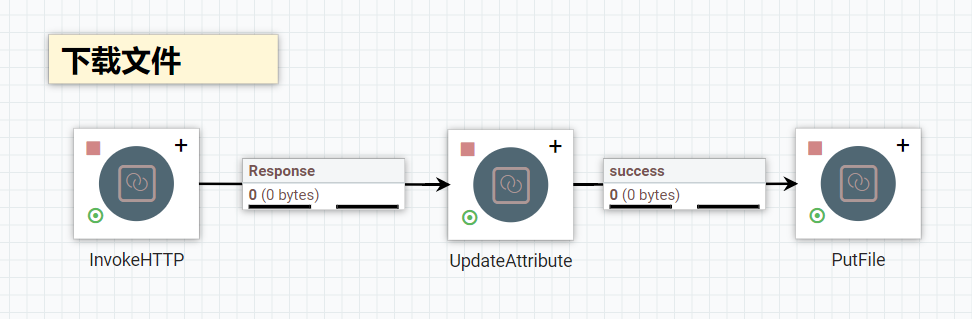

2. 流程图-下载​

  • 配置 InvokeHTTP
    • HTTP方法: GET
    • 远程URL
    • 动态增加fileName : ${filename}
  • 配置 PutFile
    • 目录
    • 冲突解决策略
    • 创建不存在目录

九、增量同步模式​

  • 说明：
    • 使用QueryDatabaseTable可以对数据库进行增量查询
  • 流程图

  • 配置 QueryDatabaseTable

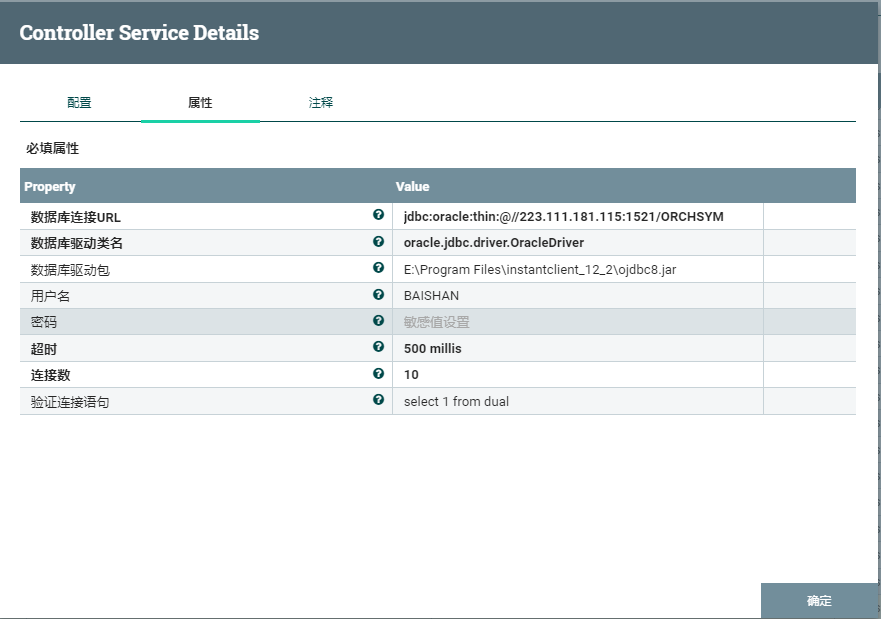

    • 数据库连接池 数据库连接池
    • 数据库类型
    • 表名
    • 最大值字段 （这个配置决定了增量查询的条件），本次流程使用ID

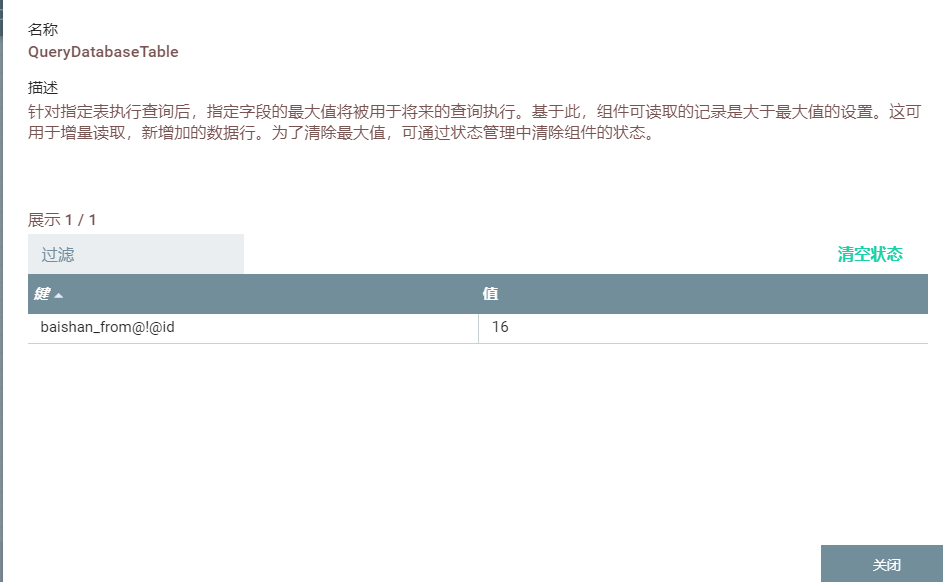

    • 查看当前查询的最大的ID值 增量同步

十、JSON变换模式​

  • 说明：
    • 使用JoltTransformJSON进行结构变换

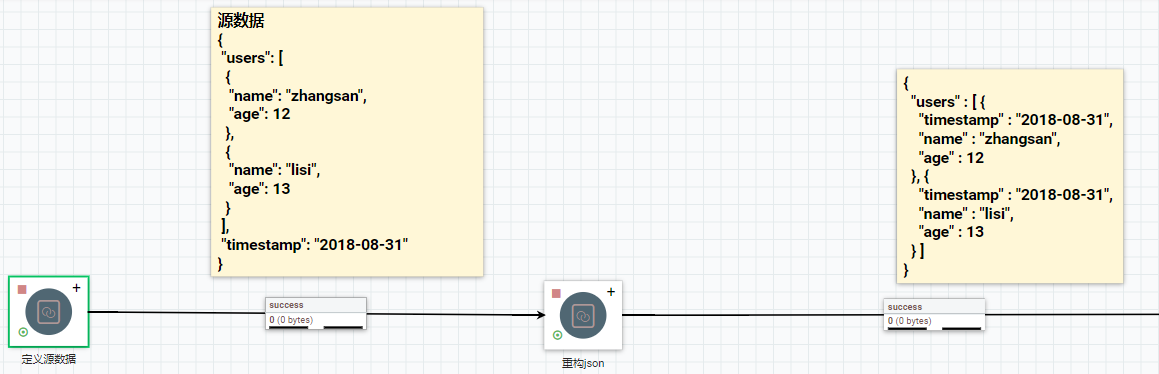

  • 流程图

  • 配置 JoltTransformJSON
    • Jolt Specification
[{
    "operation": "shift",
    "spec": {
        "users": {
            "*": {
                "name": "users[&1].name",
                "age": "users[&1].age",
                "@(2,timestamp)": "users[&1].timestamp"
            }
        }
    }
}]

十一、格式转换模式​

  • 说明：
    • 使用Convert*等组件来进行格式转换

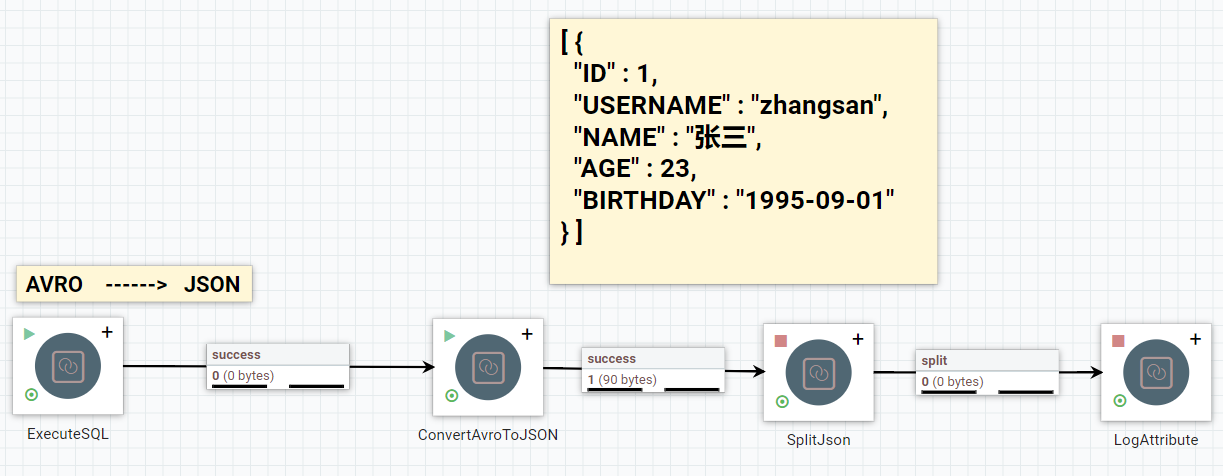

1. 流程图-Avro->Json​

  • 配置 ConvertAvroToJSON
    • 无需配置

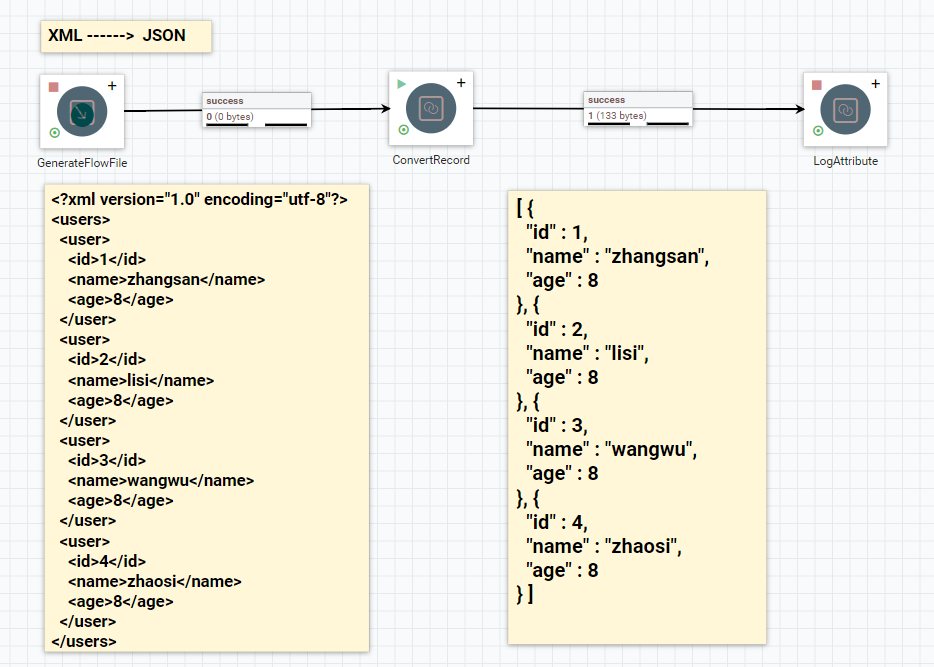

2. 流程图-Xml->Json​

  • 配置 ConvertRecord
    • 记录写入服务 JsonRecordSetWriter
      • 无需配置
    • 记录读取服务 XMLReader
      • Schema访问策略：使用 'Schema内容' 属性
      • Schema内容 ：
{
    "namespace": "example.avro",
    "type": "record",
    "name": "Delivery",
    "fields": [
        {"name": "id", "type": "int"},
        {"name": "name", "type": "string"},
        {"name": "age", "type": "int"}
    ]
}

十二、循环模式​

  • 说明：
    • 使用RouteOnAttribute和UpdateAttribute组合,设计多种多样，不拘一格。

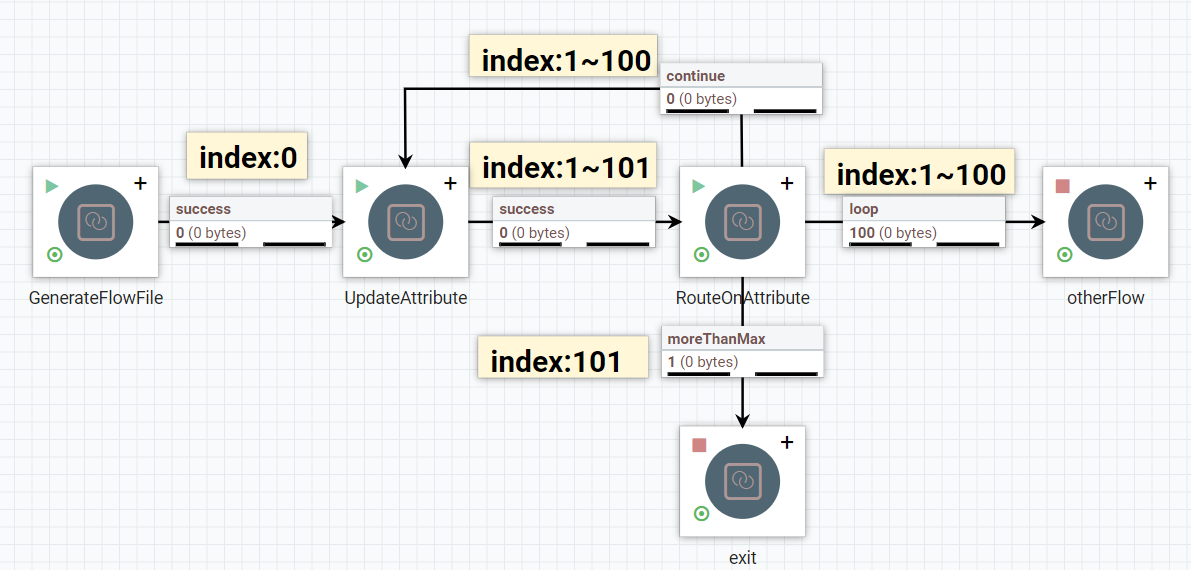

1. 流程图-loop​

  • 配置 GenerateFlowFile
    • 动态增加index = 0
    • 动态增加max = 100
    • 动态增加step = 1
  • 配置 UpdateAttribute
    • 动态增加 index = ${index:plus(${step})}
  • 配置 RouteOnAttribute
    • 动态增加 moreThanMax = ${index:gt(${max})}
    • 配置unmatched 的flow 输出为continue、loop
    • 配置 moreThanMax 的flow 为结束退出。

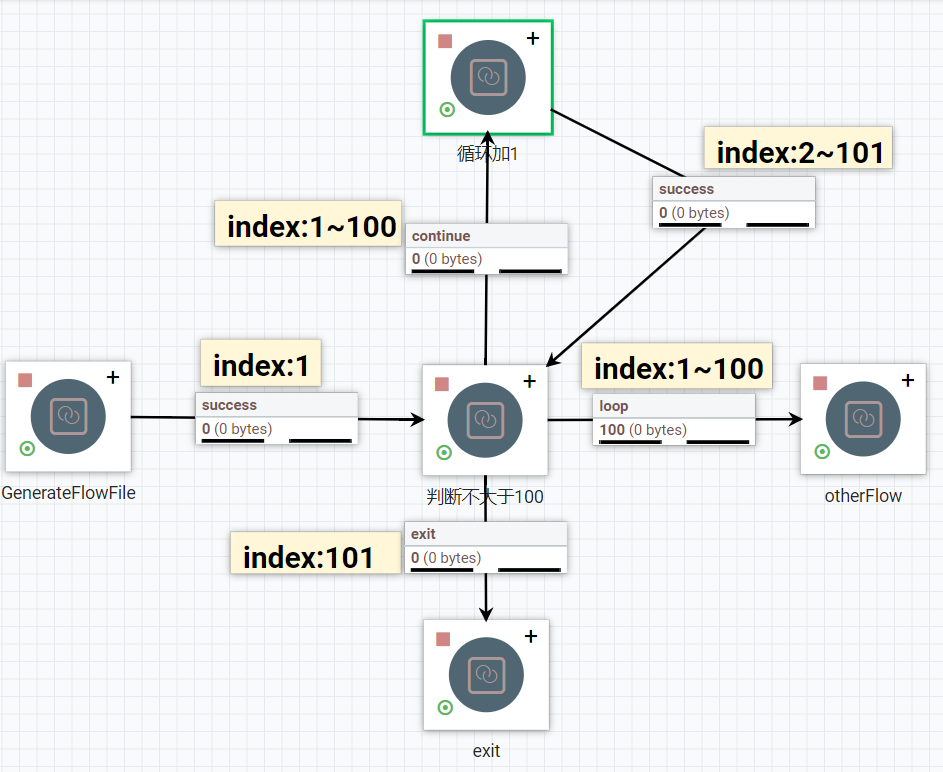

2. 流程图-loop2​

  • 配置 GenerateFlowFile
    • 动态增加index = 1
    • 动态增加max = 100
    • 动态增加step = 1
  • 配置 RouteOnAttribute
    • 动态增加 leMax = ${index:le(${max})}
    • 配置leMax 的flow 输出为continue、loop
    • 配置unmatched 的flow 到exit。
  • 配置 UpdateAttribute
    • 动态增加 index = ${index:plus(${step})}

十三、lookup模式​

  • 说明：
    • 使用LookupRecord或lookupAttribute组件。

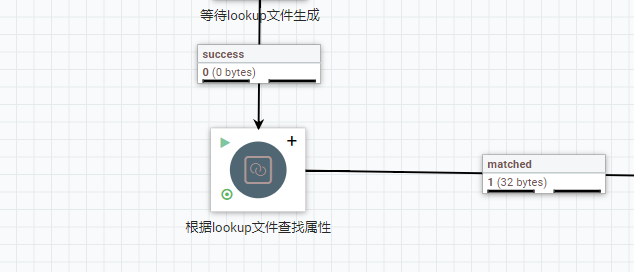

  • 流程图

  • 配置 LookupAttribute
    • Lookup Service 配置key 和value
    • 动态增加 birthday = ${id} 表示取 id值是${id}的birthday数据，放到属性birthday中。
