Rabbitmq配置示例

  1. producer 发送消息到 exchange

  2. exchange 接受消息并且准备将消息根据 routing_key 路由到 queue.

  3. 绑定 queue 和 exchange 根据 binding_key，exchange 将消息路由到 queue

  4. 消息在被 consumer 接收处理之前，一直在 queue 中

  5. consumer 接收处理消息

备注：queue、exchange 和 binding_key 需要手动登录控制台去创建(172.18.89.103:15672) 参考：https://www.section.io/engineering-education/dockerize-a-rabbitmq-instance/

一、PublishAMQP​

将 FlowFile 的内容作为消息发送到 Rabbitmq

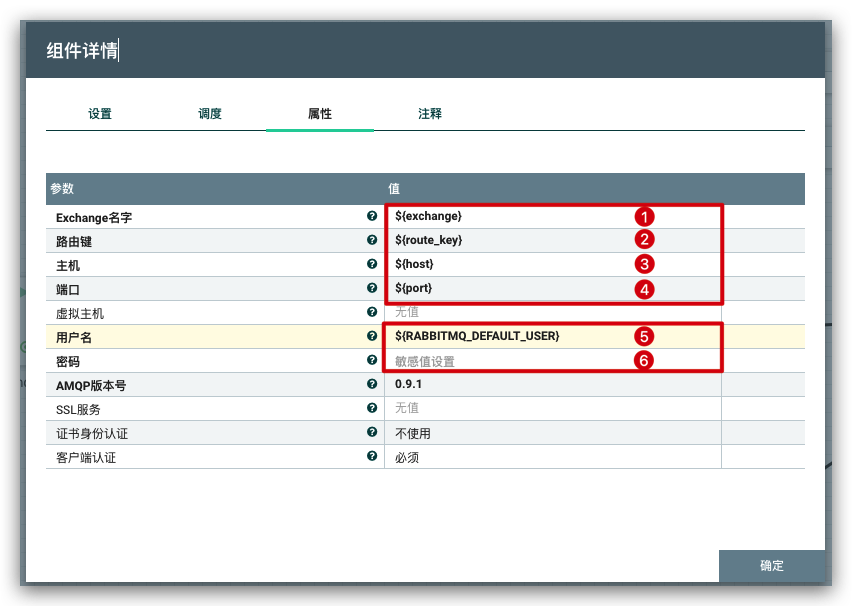

1. 组件配置​

image-20220627095718130

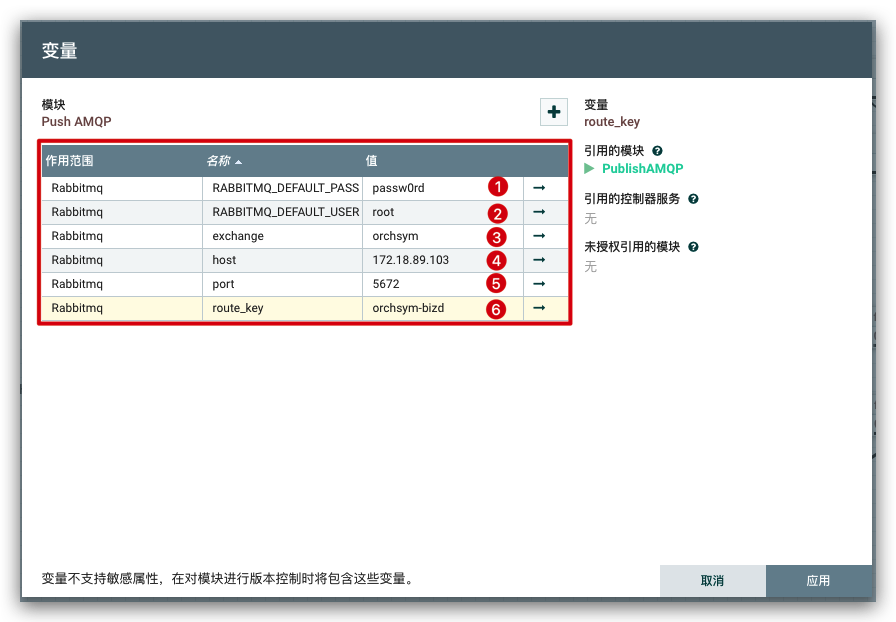

  • 默认仅需要配置上述 6 个属性
  • 其他属性需要时再进行配置

二、ConsumeAMQP​

当从 Rabbitmq 接收到消息时，此处理器会生成一个 FlowFile，其中 FlowFile 的内容是 Rabbitmq 消息的值

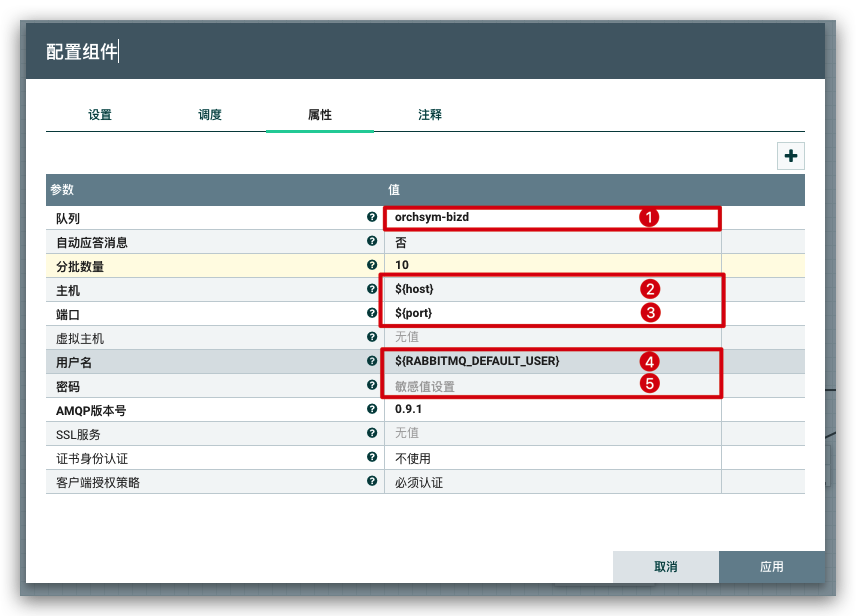

1. 组件配置​

  • 默认需要配置 host、port、queue 和 用户认证相关信息
  • 其他属性需要时再进行配置

三、流程模板​

参见：模板文件

四、Docker 搭建 Rabbitmq环境​

docker-compose示例

version: '3.2'

networks:
  integrated-dev-net:
    driver: bridge

services:
# RabbitMQ
  rabbit:
    image: rabbitmq:3.8-management
    hostname: orchsym
    networks:
      - integrated-dev-net
    container_name: "rabbit-bizd"
    restart: always
    ports:
      # AMQP protocol port
      - "5672:5672"
      # HTTP management UI
      - "15672:15672"
    environment:
      - RABBITMQ_DEFAULT_USER=root
      - RABBITMQ_DEFAULT_PASS=passw0rd
    volumes:
      - /data/integrated/rabbitmq:/var/lib/rabbitmq
